年產10萬噸以上負極材料、保溫料和電阻料自動打包系統應用案例

恒爾 2023-08-15 | 閱讀：627

手機掃碼查看

超細粉噸包機應用實例/解決方案

建設條件

1環境條件

安裝環境:工廠室內;

年平均氣溫: 17.3C

絕對最高氣溫:38.1C

絕對最低氣溫:-4.3C

地震基本烈度: 7度

2.2電源條件

(1)電壓等級

低壓動力電源:380V AC士10%，三相五線制

(2)

額定頻率:50Hz

頻率變動范圍:49~50.5Hz

2.3壓縮空氣條件

壓縮空氣氣源質量滿足以下要求:

(1)供氣壓力:0.5~0.6MPa 10m/H

(2)供氣溫度:30~45C

2.4.工作環境

(1)設備安裝場所:室內;

(2)海拔高度:495m

(3)環境溫度:-5至+65C。

(4)工作環境中含有炭素粉塵、碳氫化合物和二氧化硫等。石墨化車間粉塵濃

度:10~200mg/Nm3

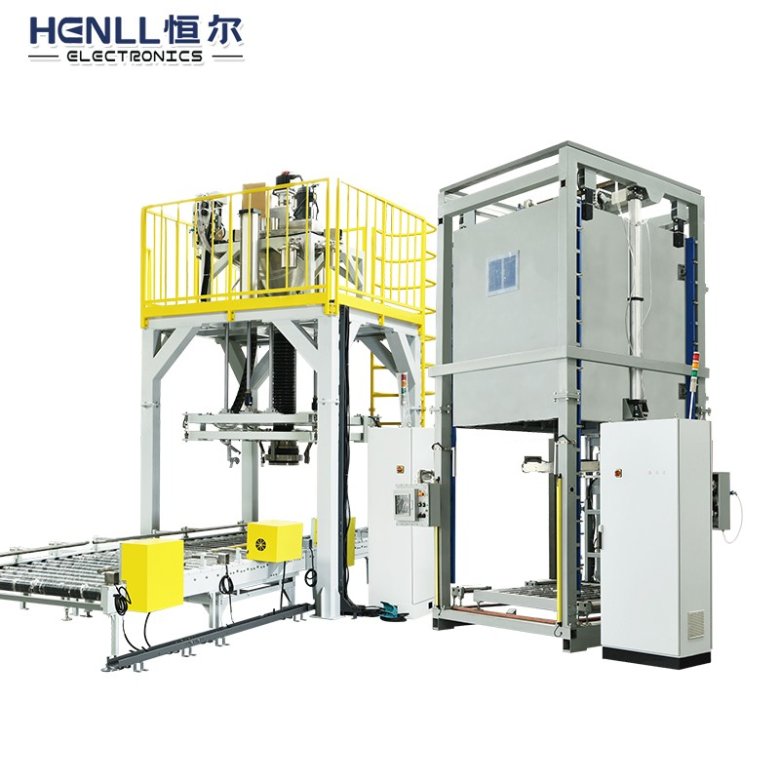

產品名稱：HEF-1000A超細粉噸包機

計量方式：增重式電子計量

設備主體材質：1整機碳鋼噴塑

包裝重量(范圍)：200~1000KG(可調)

下料精度：+0.2%g

1.設計高、低速裝料功能2.計量精度補償功能;

包裝產能：6~10包/小時(按1000kg/包)

設備焊縫均打磨光滑，清除焊渣、焊瘤、飛濺物:

除塵系統：采用專用除塵、排氣裝置過濾精度:0.5um，自動脈沖清灰;排氣含塵量S30mg/m

夾袋方式：1.橡膠氣囊夾袋，框架碳鋼，銳邊圓角處理，打磨光滑2袋口尺寸:DN300(中400-500mm)3.人工套袋并整理袋口

前端對接：1前端來料啟關裝置，甲方提供;乙方提供控制信號。2.包裝機入料口管徑DN250，高度3100mm;

振動敦實平臺：主體框架材質:框架碳鋼噴塑;

輸送線：1.采用鏈板輸送模式，速度0~15m/min;2.物料輸送面平坦光滑;

3.過渡銜接處設有過渡支撐裝置，實現物料無縫銜接，從而不夾袋卡袋，無托盤平穩輸送;

電控系統

1、供方提出用電要求，需方提供總電源和電纜到控制柜:電柜隨設備一起放置，設備與控制柜之間的電纜由供方提供，并配套穿線管或穿線盒;

2、現場控制柜實現如下功能:PLC 控制，設備緊急停車，控制柜內部接線規范，便于維護，接線端子留有余量，緊急開關加裝安全防護罩，稱重校秤功能;

3、主控制柜采用碳鋼(非鍍鋅碳鋼)噴塑控制柜，防塵防水 IP55:采用下進線方式，柜外接三色報警燈;

4、重量實時顯示重量;

5、PLC選用西門子Smart200，具有標準通訊協議: profinet，預留以太網接口;PLC至少預留 I/0 點各5%;



設備主要技術特點

超細粉噸包機，設備型號:HEF-1000A，用于大規格袋包裝物料的稱重、包裝，能自動完成稱重計量、物料充填、除塵、氣囊夾袋、自動脫袋等工作，自動化程度、包裝精度高，包裝速度可以調節，廣泛適用于礦產、磷酸鐵錘、碳酸鯉、三元材料、石墨粉等正極、負極新能源材料、工建材、糧食、飼料等行業，尤其適用于易流動或流動性極差的粉粒狀物料的包裝。

a.設備優點簡述

(1)打包設備配置排氣裝置和收塵系統，將填充頭及細粉中所含的空氣排出實現高密度填充

(2)設置止漏閥，防止超細粉滴漏。

(3) 給料速度雙速可調，包裝定量、包裝次數自動顯示，隨時顯示當前包裝重

量值和包裝計數值，超差報警

(4)采用TraxDSPTM抗振動技術，排除生產過程中的振動影響，保證稱量精度和穩定性。

(5)稱重控制終端具有故障自診斷功能,在稱量過程中能及時對參數進行修正使設備處于最佳狀態，保證稱量結果高精度。

(6)具備自動清零去皮功能。以克服測量系統本身零點飄移及料斗掛料造成計量的零點漂移問題。

(7)輸送面平坦光滑，物料在輸送線上輸送平穩

鏈板能承受包裝袋的沖擊而不產生變形，并輸送速度穩定，能保證同步輸送

轉向輸送機實現不夾袋、卡袋，無托盤平穩輸送9(10在滿足產能前提下，本設備對材質不做特別要求(11)下料管與夾袋器中間有一層氣路通道:1、套袋后可實現鼓風吹袋功能2、在下料過程和取袋前可實現脈沖除塵功能

b.基本聯鎖保護及指示

1輸送鏈條噸包沖突，碰撞保護，防止在工作過程中不同打包機出來的噸包在輸送過程中碰撞。

2本系統具有欠電壓保護、瞬時掉電保護、過電流保護、接地故障保護、輸出短路保護、過載保護、過電壓保護、過速保護、失速保護、液壓油油溫檢測保護。3配電控制回路中，設有整機電源的啟動、停止、緊急開關、電源指示、安全開關及限位開關等，在各機構中設有短路、過流、過負荷等保護，當發生故障時自動斷開主回路。

4邏輯控制方式:可編程序控制。

5具備故障診斷和報警功能。

6超差、超時報警和顯示功能。

7 現場控制器具有掉電保護功能。

8控制方式采用程序控制和就地手動控制，留有遠程控制接口。

c.設備其他特點

電機效率滿足國家二級能效標準要求。

機電一體品應包含配電柜、儀表端子柜、操作柱，帶立柱;應包

含內部連接電纜及不銹鋼撓性管

電控柜進線要設置多功能表，液晶面板，具有功率、電度、功率因數、電壓、電流顯示，帶一路模擬量一路脈沖量輸出。電氣柜的冷卻風扇或通風口僅能安裝在頂部或背面或正面。電源線不得直接接在電源柜開關上，應考慮4拼電纜接線排。電氣柜出線電纜需進端子。

電控柜進線要設置多功能表，具有功率、電度、功率因數顯示，帶一路模擬量一路脈沖量輸出。儀表設備防護 IP55、接口:1/2”NPT內螺紋附減壓閥氣源入口接頭銅質)接管為中8 卡套儀表設備接口:1/2”NPT內螺紋;附減壓閥氣源入口接頭(銅質)接管為 8 卡套。設備進、出口附配對法蘭、密封件及緊固件。所有閥門均配配對法蘭、密封件和緊固件。
